Oリングジョイント＜30シリーズ＞

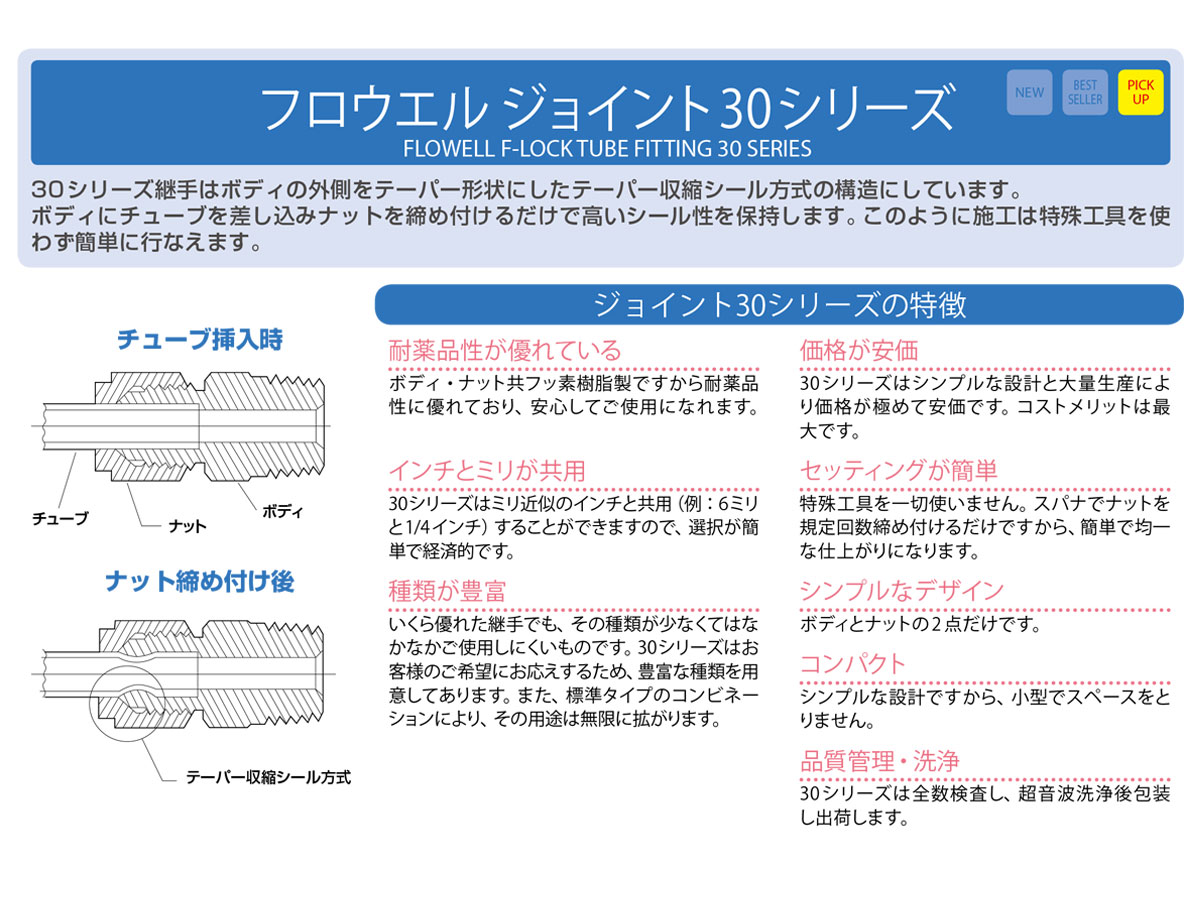

高耐薬品性のオールフッソ素樹脂継手です。テーパー収縮シール方式で、締付けに特殊工具不要。コンパクトでコストメリットも抜群です。
※単位：mm
※本体：PTFE
※ナット：ECTFE
※Oリング：フッ素ゴム
※Wは四角対辺の寸法です。
※本体：PTFE
※ナット：ECTFE
※Oリング：フッ素ゴム
※Wは四角対辺の寸法です。
| 素材 | PTFE
ECTFE
素材の耐薬品性をご確認ください
|
|---|---|
| カタログページ番号 | 359 |
| ご注文後の目安納期 及び注意事項 |
10日前後（手配品） 他の受注状況や繁忙時期により目安納期が変更することがあります。 |

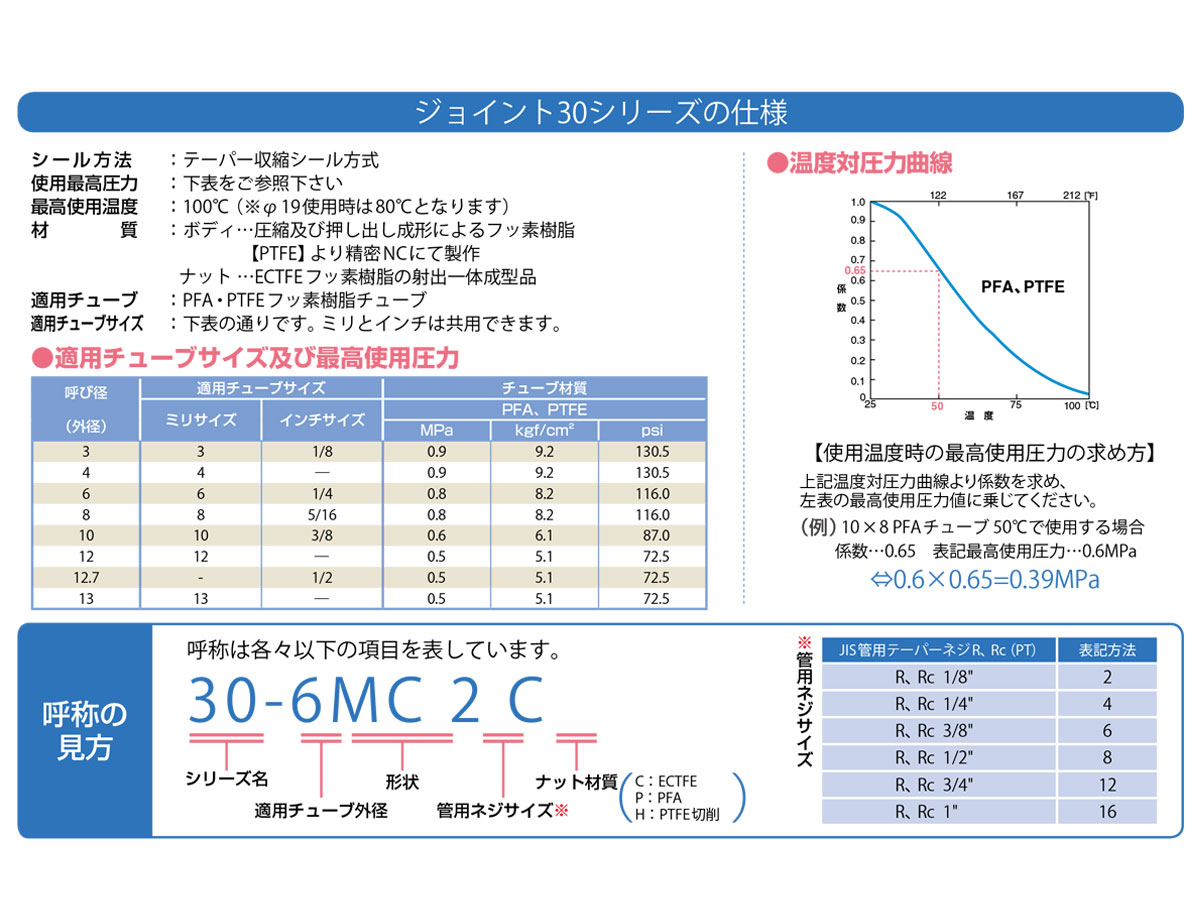

仕様SPECIFICATION
| 品番 | A | K | W | T適用チューブ外径 （mm） |
T適用チューブ外径 （inch） |
M | 呼称 | B | C | D | φE | F | G | φH | φJ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14701 | 21 | 2 | 10 | 3 | 1/8 | M5×0.8 | 30-3MR 5M C | 6 | 9 | 5 | 2 | 8 | 7 | 7 | 6 |
| 14702 | 21 | 2 | 10 | 3 | 1/8 | M6×1 | 30-3MR 6M C | 6 | 9 | 5 | 2 | 8 | 7 | 8 | 7 |
| 14704 | 23 | 2 | 10 | 4 | ― | M5×0.8 | 30-4MR 5M C | 6 | 11 | 7 | 2.5 | 10 | 7 | 7 | 6 |
| 14705 | 23 | 2 | 10 | 4 | ― | M6×1 | 30-4MR 6M C | 6 | 11 | 7 | 3 | 10 | 7 | 8 | 7 |
| 14707 | 26 | 2 | 10 | 6 | 1/4 | M5×0.8 | 30-6MR 5M C | 6 | 14 | 10 | 2.5 | 12 | 7 | 7 | 6 |
| 14708 | 26 | 2 | 10 | 6 | 1/4 | M6×1 | 30-6MR 6M C | 6 | 14 | 10 | 3 | 12 | 7 | 8 | 7 |
商品情報INFORMATION
特長
適用チューブはmm、inchどちらのサイズでもご使用いただけます。
