チューブインサート＜30シリーズ＞
高耐薬品性のオールフッソ素樹脂継手用のインサートです。チューブ内径に挿入することで引張り強度、シール性が向上します。
※単位：mm
| 素材 | PCTFE
素材の耐薬品性をご確認ください
|
|---|---|
| ご注文後の目安納期 及び注意事項 |
8日前後（手配品） 他の受注状況や繁忙時期により目安納期が変更することがあります。 |
仕様SPECIFICATION
| 品番 | チューブサイズ 外径×内径×肉厚 （mm） |
T | A | B | E | 呼称 |
|---|---|---|---|---|---|---|
| 14685 | 3× 2×0.5 | 3 | 6 | 2 | 0.8 | 30-3005 TI |
| 14686 | 4× 3×0.5 | 4 | 10 | 3 | 2 | 30-4005 TI |
| 14687 | 6× 4×1.0 | 6 | 12 | 4 | 2.5 | 30-6010 TI |
| 14688 | 8× 6×1.0 | 8 | 16 | 6 | 4.3 | 30-8010 TI |
| 14689 | 10× 8×1.0 | 10 | 20 | 8 | 6.8 | 30-1010 TI |
| 14690 | 12×10×1.0 | 12 | 24 | 10 | 8.4 | 30-1210 TI |
| 14691 | 3.18（1/8”）×1.6×0.8 | 3 | 6 | 1.6 | 0.7 | 30-0108 TI |
| 14692 | 6.35（1/4”）×4.4×1.0 | 6 | 12 | 4.4 | 3 | 30-0210 TI |
| 14693 | 6.35（1/4”）×3.2×1.6 | 6 | 12 | 3.2 | 2 | 30-0216 TI |
| 14694 | 9.53（3/8”）×7.5×1.0 | 9.5 | 20 | 7.5 | 6.4 | 30-0310 TI |
| 14695 | 9.53（3/8”）×6.4×1.6 | 9.5 | 20 | 6.4 | 5.5 | 30-0316 TI |
| 14697 | 12.7 （1/2”）×9.5×1.6 | 12 | 24 | 9.5 | 8.1 | 30-0416 TI |
商品情報INFORMATION
使用方法

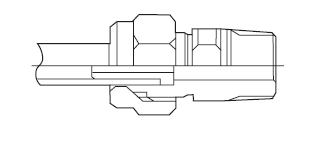

チューブインサート（TI）を図のようにチューブ内径に挿入して使用します。
・ 独特の機構により、信頼性が大です。
・ 引張り強度（約2倍）、シール性が向上し、より過酷な条件で使用します。
