異径ユニオンエルボ＜30シリーズ＞

異径ユニオンエルボ＜30シリーズ＞

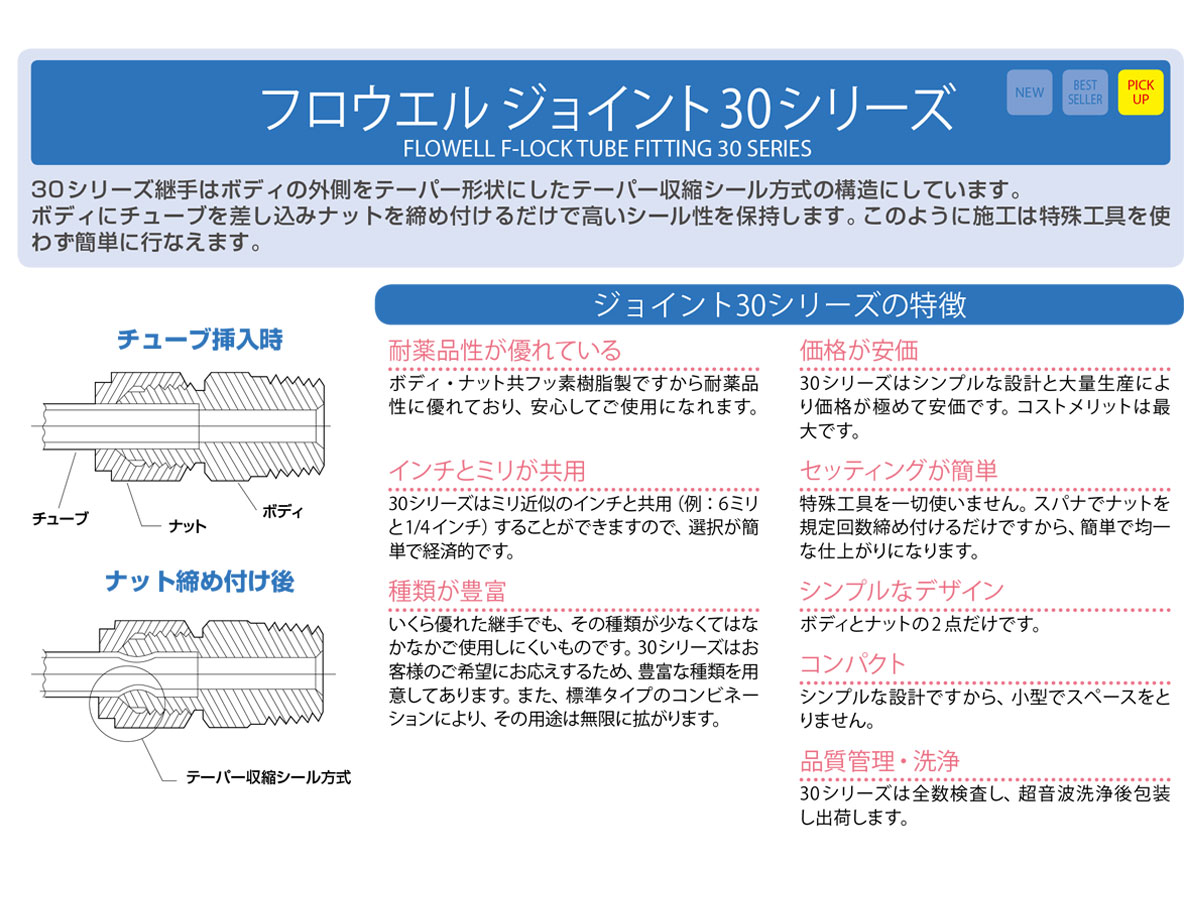

高耐薬品性のオールフッソ素樹脂継手です。テーパー収縮シール方式で、締付けに特殊工具不要。コンパクトでコストメリットも抜群です。

※単位：mm
※本体：PTFE
※ナット：ECTFE
※Wは四角対辺の寸法です。

素材	PTFE ECTFE 素材の耐薬品性をご確認ください耐薬ゼミ
カタログページ番号	360
ご注文後の目安納期及び注意事項	8日前後（手配品）他の受注状況や繁忙時期により目安納期が変更することがあります。

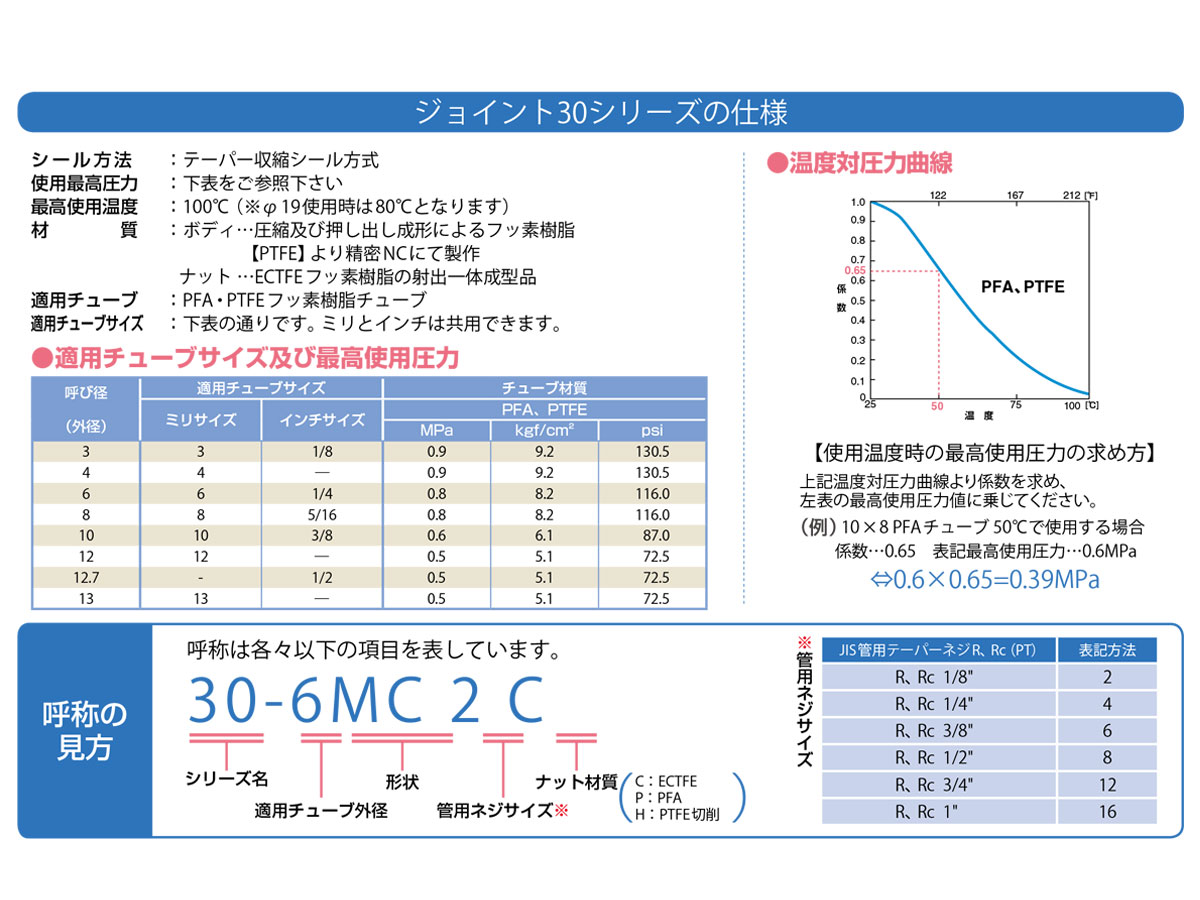

仕様SPECIFICATION

品番	A	W	T適用チューブ外径（mm）	T適用チューブ外径（inch）	TX適用チューブ外径（mm）	呼称	B	C	D	CX	DX	E	F	FX
12265	14	8	4	―	1/ 8	30- 4RUE 3	13	11	7	9	5	2	10	8
12266	17	10	6	1/ 4	1/ 8	30- 6RUE 3	14	14	10	9	5	2	12	8
12270	23	14	8	5/16	1/ 4	30- 8RUE 6	21	18	12	14	10	4	17	12
12271	26	17	10	3/ 8	1/ 4	30- 10RUE 6	23	21	16	14	10	4	22	12
12272	28	17	10	3/ 8	5/16	30- 10RUE 8	26	21	16	18	12	6	22	17

内訳	販売価格（単価 × 入数）	注文数
30-4RUE 3 品番 12265 定価 3,120円主な仕様 A：14/W：8/T適用チューブ外径（mm）：4/T適用チューブ外径（inch）：―/TX適用チューブ外径（mm）：3/TX適用チューブ外径（mm）：1/ 8/呼称：30- 4RUE 3/B：13/C：11/D：7/CX：9/DX：5/E：2/F：10/FX：8 商品ページPDF	販売価格（単価 × 入数） 3,120円（3,120円 × 1個）	注文数追加済 0
30-6RUE 3 品番 12266 定価 3,550円主な仕様 A：17/W：10/T適用チューブ外径（mm）：6/T適用チューブ外径（inch）：1/ 4/TX適用チューブ外径（mm）：3/TX適用チューブ外径（mm）：1/ 8/呼称：30- 6RUE 3/B：14/C：14/D：10/CX：9/DX：5/E：2/F：12/FX：8 商品ページPDF	販売価格（単価 × 入数） 3,550円（3,550円 × 1個）	注文数追加済 0
30-8RUE 6 品番 12270 定価 4,990円主な仕様 A：23/W：14/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16/TX適用チューブ外径（mm）：6/TX適用チューブ外径（mm）：1/ 4/呼称：30- 8RUE 6/B：21/C：18/D：12/CX：14/DX：10/E：4/F：17/FX：12 商品ページPDF	販売価格（単価 × 入数） 4,990円（4,990円 × 1個）	注文数追加済 0
30-10RUE 6 品番 12271 定価 6,080円主な仕様 A：26/W：17/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/ 8/TX適用チューブ外径（mm）：6/TX適用チューブ外径（mm）：1/ 4/呼称：30- 10RUE 6/B：23/C：21/D：16/CX：14/DX：10/E：4/F：22/FX：12 商品ページPDF	販売価格（単価 × 入数） 6,080円（6,080円 × 1個）	注文数追加済 0
30-10RUE 8 品番 12272 定価 6,220円主な仕様 A：28/W：17/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/ 8 /TX適用チューブ外径（mm）：8/TX適用チューブ外径（mm）：5/16/呼称：30- 10RUE 8/B：26/C：21/D：16/CX：18/DX：12/E：6/F：22/FX：17 商品ページPDF	販売価格（単価 × 入数） 6,220円（6,220円 × 1個）	注文数追加済 0

商品情報INFORMATION

特長

適用チューブはmm、inchどちらのサイズでもご使用いただけます。
