異径ユニオン＜30シリーズ＞

異径ユニオン＜30シリーズ＞

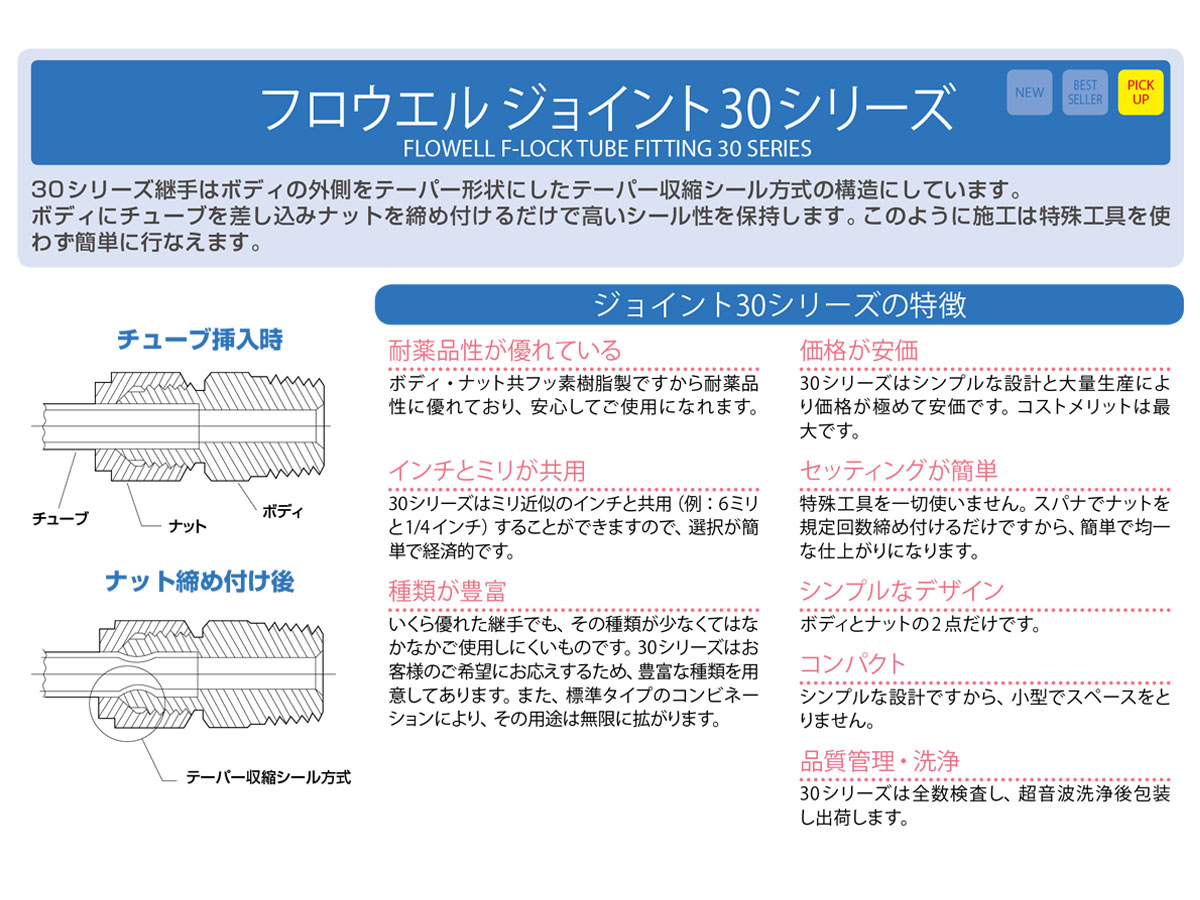

高耐薬品性のオールフッソ素樹脂継手です。テーパー収縮シール方式で、締付けに特殊工具不要。コンパクトでコストメリットも抜群です。

※単位：mm
※本体：PTFE
※ナット：ECTFE
※Wは四角対辺の寸法です。

素材	PTFE ECTFE 素材の耐薬品性をご確認ください耐薬ゼミ
カタログページ番号	360
ご注文後の目安納期及び注意事項	10日前後（手配品）他の受注状況や繁忙時期により目安納期が変更することがあります。

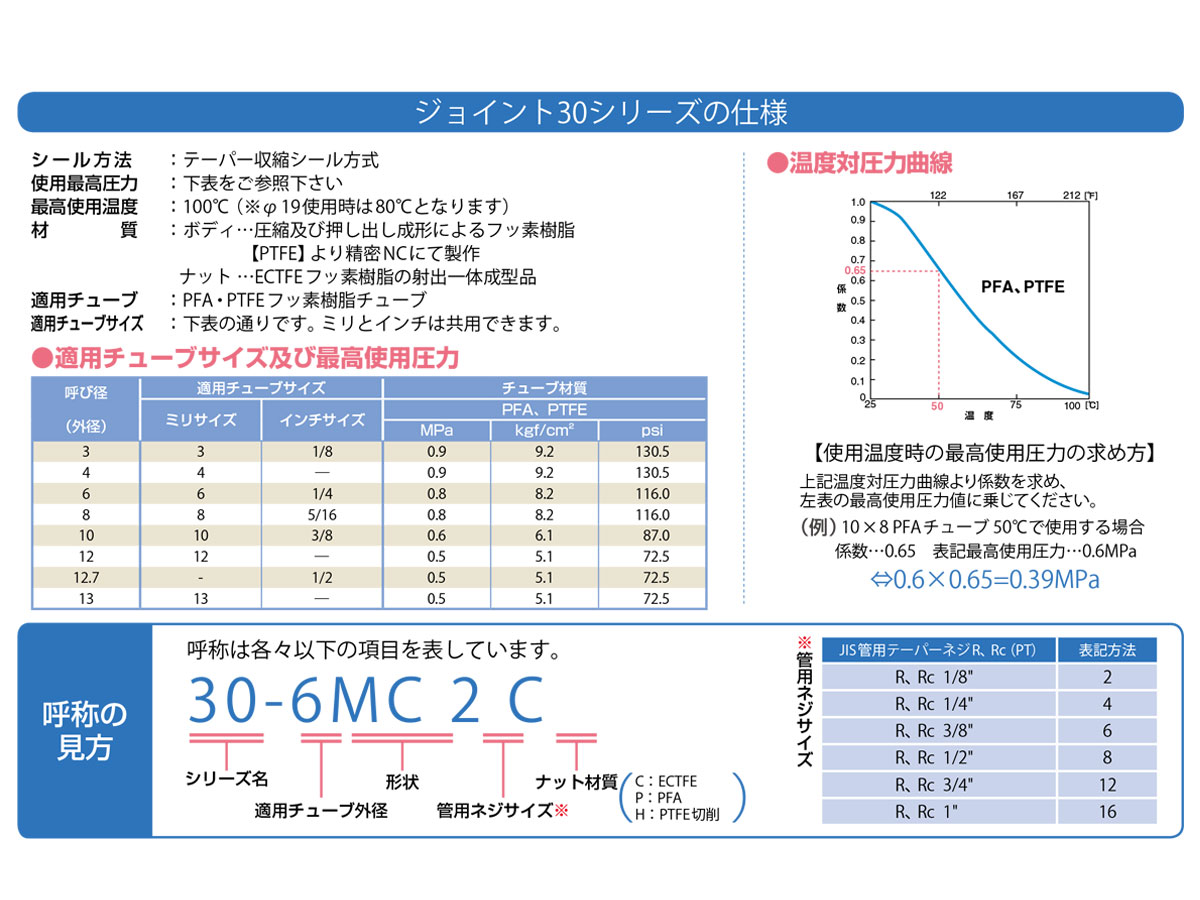

仕様SPECIFICATION

品番	A	T適用チューブ外径（mm）	T適用チューブ外径（inch）	TX適用チューブ外径（mm）	呼称	C	CX	D	DX	E	F	FX	W
12125	25	4	―	3	30- 4RU 3C	11	9	7	5	2	10	8	8
12126	29	6	1/ 4	3	30- 6RU 3C	14	9	10	5	2	12	8	10
12127	31	6	1/ 4	4	30- 6RU 4C	14	11	10	7	3	12	10	10
12128	32	8	5/16	3	30- 8RU 3C	18	9	12	5	2	17	8	14
12129	34	8	5/16	4	30- 8RU 4C	18	11	12	7	3	17	10	14
12130	37	8	5/16	6	30- 8RU 6C	18	14	12	10	4	17	12	14
12131	38	10	3/ 8	4	30- 10RU 4C	21	11	16	7	3	22	10	17
12132	41	10	3/ 8	6	30- 10RU 6C	21	14	16	10	4	22	12	17
12133	45	10	3/ 8	8	30- 10RU 8C	21	18	16	12	6	22	17	17
12134	46	12	―	6	30- 12RU 6C	25	14	18	10	4	26	12	19
12136	53	12	―	10	30- 12RU 10C	25	21	18	16	8	26	22	19
14636	46	―	1/ 2	6	30-12.7RU 6C	25	14	18	10	4	26	12	19

内訳	販売価格（単価 × 入数）	注文数
30-4RU 3C 品番 12125 定価 2,130円主な仕様 A：25/T適用チューブ外径（mm）：4/T適用チューブ外径（inch）：―/TX適用チューブ外径（mm）：3/TX適用チューブ外径（mm）：1/ 8/呼称：30- 4RU 3C/C：11/CX：9/D：7/DX：5/E：2/F：10/FX：8/W：8 商品ページPDF	販売価格（単価 × 入数） 2,130円（2,130円 × 1個）	注文数追加済 0
30-6RU 3C 品番 12126 定価 1,730円主な仕様 A：29/T適用チューブ外径（mm）：6/T適用チューブ外径（inch）：1/ 4/TX適用チューブ外径（mm）：3/TX適用チューブ外径（mm）：1/ 8/呼称：30- 6RU 3C/C：14/CX：9/D：10/DX：5/E：2/F：12/FX：8/W：10 商品ページPDF	販売価格（単価 × 入数） 1,730円（1,730円 × 1個）	注文数追加済 0
30-6RU 4C 品番 12127 定価 2,220円主な仕様 A：31/T適用チューブ外径（mm）：6/T適用チューブ外径（inch）：1/ 4/TX適用チューブ外径（mm）：4/TX適用チューブ外径（mm）：―/呼称：30- 6RU 4C/C：14/CX：11/D：10/DX：7/E：3/F：12/FX：10/W：10 商品ページPDF	販売価格（単価 × 入数） 2,220円（2,220円 × 1個）	注文数追加済 0
30-8RU 3C 品番 12128 定価 2,710円主な仕様 A：32/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16/TX適用チューブ外径（mm）：3/TX適用チューブ外径（mm）：1/ 8/呼称：30- 8RU 3C/C：18/CX：9/D：12/DX：5/E：2/F：17/FX：8/W：14 商品ページPDF	販売価格（単価 × 入数） 2,710円（2,710円 × 1個）	注文数追加済 0
30-8RU 4C 品番 12129 定価 2,710円主な仕様 A：34/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16/TX適用チューブ外径（mm）：4/TX適用チューブ外径（mm）：―/呼称：30- 8RU 4C/C：18/CX：11/D：12/DX：7/E：3/F：17/FX：10/W：14 商品ページPDF	販売価格（単価 × 入数） 2,710円（2,710円 × 1個）	注文数追加済 0
30-8RU 6C 品番 12130 定価 2,710円主な仕様 A：37/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16/TX適用チューブ外径（mm）：6/TX適用チューブ外径（mm）：1/ 4/呼称：30- 8RU 6C/C：18/CX：14/D：12/DX：10/E：4/F：17/FX：12/W：14 商品ページPDF	販売価格（単価 × 入数） 2,710円（2,710円 × 1個）	注文数追加済 0
30-10RU 4C 品番 12131 定価 3,440円主な仕様 A：38/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/ 8/TX適用チューブ外径（mm）：4/TX適用チューブ外径（mm）：―/呼称：30- 10RU 4C/C：21/CX：11/D：16/DX：7/E：3/F：22/FX：10/W：17 商品ページPDF	販売価格（単価 × 入数） 3,440円（3,440円 × 1個）	注文数追加済 0
30-10RU 6C 品番 12132 定価 3,480円主な仕様 A：41/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/ 8/TX適用チューブ外径（mm）：6/TX適用チューブ外径（mm）：1/ 4/呼称：30- 10RU 6C/C：21/CX：14/D：16/DX：10/E：4/F：22/FX：12/W：17 商品ページPDF	販売価格（単価 × 入数） 3,480円（3,480円 × 1個）	注文数追加済 0
30-10RU 8C 品番 12133 定価 3,300円主な仕様 A：45/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/ 8/TX適用チューブ外径（mm）：8/TX適用チューブ外径（mm）：5/16/呼称：30- 10RU 8C/C：21/CX：18/D：16/DX：12/E：6/F：22/FX：17/W：17 商品ページPDF	販売価格（単価 × 入数） 3,300円（3,300円 × 1個）	注文数追加済 0
30-12RU 6C 品番 12134 定価 3,500円主な仕様 A：46/T適用チューブ外径（mm）：12/T適用チューブ外径（inch）：―/TX適用チューブ外径（mm）：6/TX適用チューブ外径（mm）：1/ 4/呼称：30- 12RU 6C/C：25/CX：14/D：18/DX：10/E：4/F：26/FX：12/W：19 商品ページPDF	販売価格（単価 × 入数） 3,500円（3,500円 × 1個）	注文数追加済 0
30-12RU 10C 品番 12136 定価 3,820円主な仕様 A：25/T適用チューブ外径（mm）：12/T適用チューブ外径（inch）：―/TX適用チューブ外径（mm）：10/TX適用チューブ外径（mm）：3/ 8/呼称：30- 12RU 10C/C：25/CX：21/D：18/DX：16/E：8/F：26/FX：22/W：19 商品ページPDF	販売価格（単価 × 入数） 3,820円（3,820円 × 1個）	注文数追加済 0
30-12.7RU 6C 品番 14636 定価 3,800円主な仕様 A：46/T適用チューブ外径（mm）：―/T適用チューブ外径（inch）：1/ 2/TX適用チューブ外径（mm）：6/TX適用チューブ外径（mm）：1/ 4/呼称：30-12.7RU 6C/C：25/CX：14/D：18/DX：10/E：4/F：26/FX：12/W：19 商品ページPDF	販売価格（単価 × 入数） 3,800円（3,800円 × 1個）	注文数追加済 0

商品情報INFORMATION

特長

適用チューブはmm、inchどちらのサイズでもご使用いただけます。
