ユニオンエルボ＜30シリーズ＞

ユニオンエルボ＜30シリーズ＞

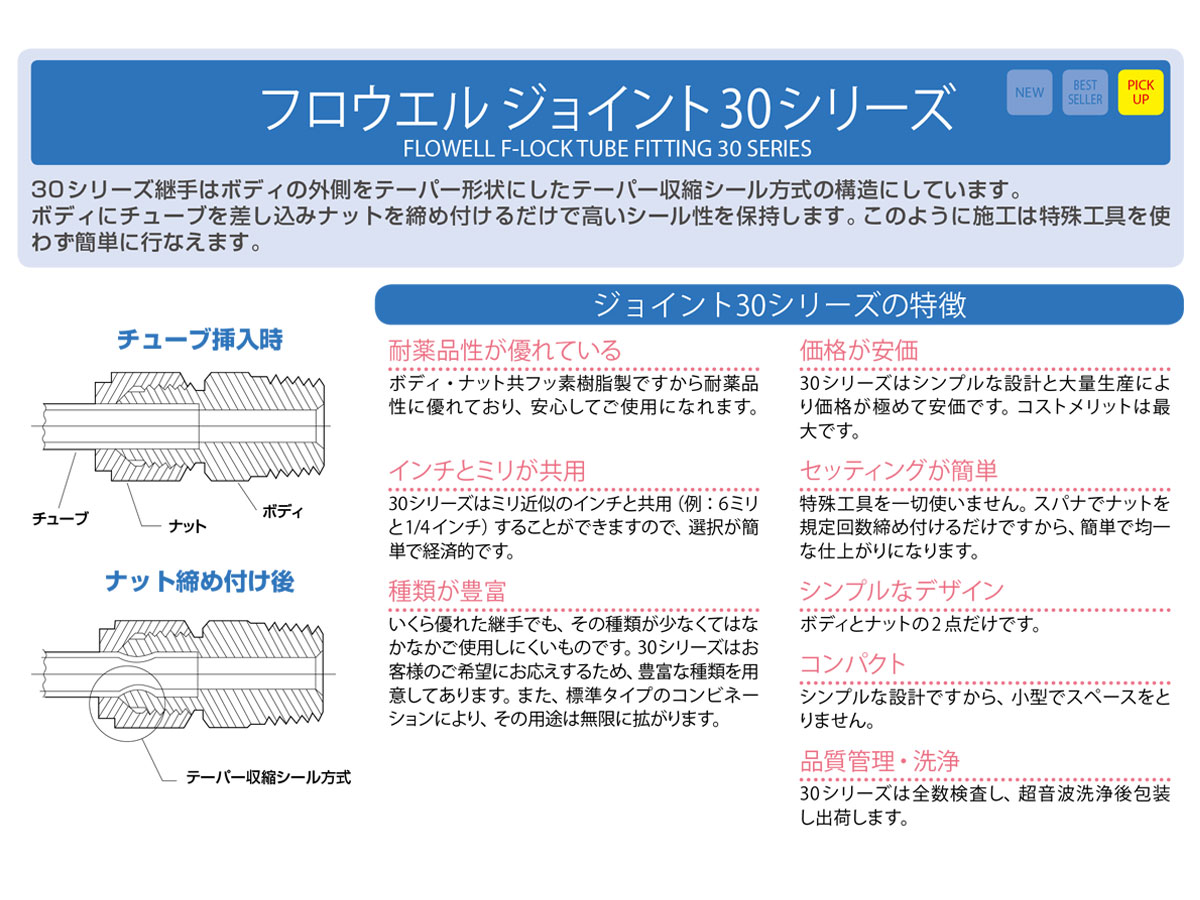

高耐薬品性のオールフッソ素樹脂継手です。テーパー収縮シール方式で、締付けに特殊工具不要。コンパクトでコストメリットも抜群です。

※単位：mm
※本体：PTFE
※ナット：ECTFE
※Wは四角対辺の寸法です。

素材	PTFE ECTFE 素材の耐薬品性をご確認ください耐薬ゼミ
ご注文後の目安納期及び注意事項	8日前後（手配品）他の受注状況や繁忙時期により目安納期が変更することがあります。

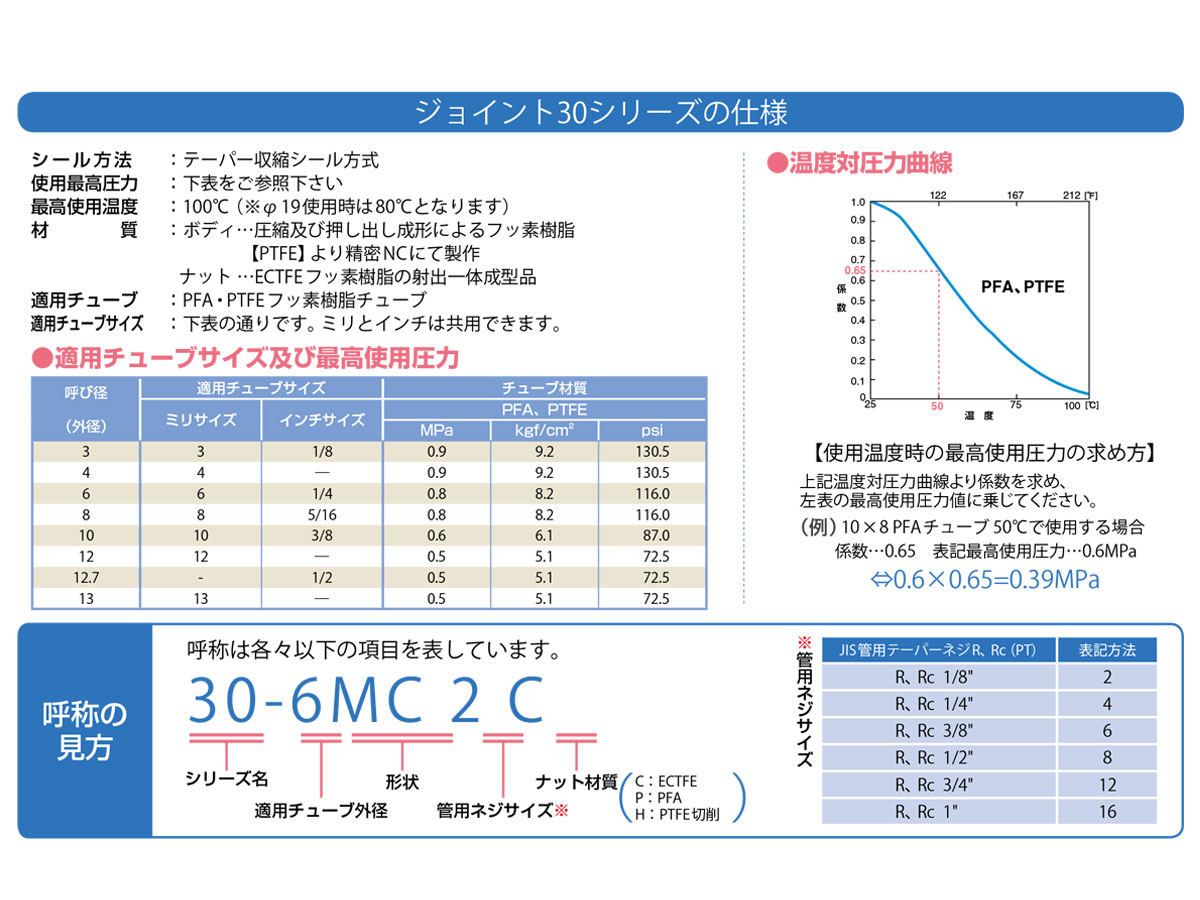

仕様SPECIFICATION

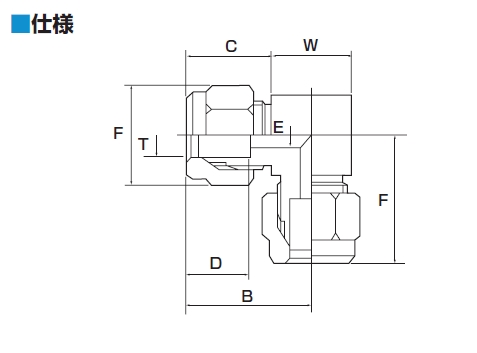

品番	A	B	C	D	E	F	W	T適用チューブ外径（mm）	T適用チューブ外径（inch）	規格
14639	24	12	9	5	2	8	6	3	1/8	30-3UE-C
14640	30	15	11	7	3	10	8	4	―	-
14641	38	19	14	10	4	12	10	6	1/4	-
14642	50	25	18	12	6	17	14	8	5/16	-
14643	60	30	21	16	8	22	17	10	3/8	-
14644	72	36	25	18	10	26	22	12	―	-
14645	72	36	25	18	10	26	22	―	1/2	-

内訳	販売価格（単価 × 入数）	注文数
30-3UE-C 品番 14639 定価 2,880円主な仕様 A：24/B：12/C：9/D：5/E：2/F：8/W：6/T適用チューブ外径（mm）：3/T適用チューブ外径（inch）：1/8/規格：30-3UE-C 商品ページPDF	販売価格（単価 × 入数） 2,880円（2,880円 × 1個）	注文数追加済 0
30-4UE C 品番 14640 定価 2,880円主な仕様 A：30/呼称：30- 4UE C/B：15/C：11/D：7/E：3/F：10/W：8/T適用チューブ外径（mm）：4/T適用チューブ外径（inch）：― 商品ページPDF	販売価格（単価 × 入数） 2,880円（2,880円 × 1個）	注文数追加済 0
30-6UE C 品番 14641 定価 2,530円主な仕様 A：38/呼称：30- 6UE C/B：19/C：14/D：10/E：4/F：12/W：10/T適用チューブ外径（mm）：6/T適用チューブ外径（inch）：1/4 商品ページPDF	販売価格（単価 × 入数） 2,530円（2,530円 × 1個）	注文数追加済 0
30-8UE C 品番 14642 定価 3,710円主な仕様 A：50/呼称：30- 8UE C/B：25/C：18/D：12/E：6/F：17/W：14/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16 商品ページPDF	販売価格（単価 × 入数） 3,710円（3,710円 × 1個）	注文数追加済 0
30-10UE C 品番 14643 定価 5,470円主な仕様 A：60/呼称：30- 10UE C/B：30/C：21/D：16/E：8/F：22/W：17/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/8 商品ページPDF	販売価格（単価 × 入数） 5,470円（5,470円 × 1個）	注文数追加済 0
30-12UE C 品番 14644 定価 8,270円主な仕様 A：72/呼称：30- 12UE C/B：36/C：25/D：18/E：10/F：26/W：22/T適用チューブ外径（mm）：12/T適用チューブ外径（inch）：― 商品ページPDF	販売価格（単価 × 入数） 8,270円（8,270円 × 1個）	注文数追加済 0
30-12.7UE C 品番 14645 定価 8,670円主な仕様 A：72/呼称：30-12.7UE C/B：36/C：25/D：18/E：10/F：26/W：22/T適用チューブ外径（mm）：―/T適用チューブ外径（inch）：1/2 商品ページPDF	販売価格（単価 × 入数） 8,670円（8,670円 × 1個）	注文数追加済 0

商品情報INFORMATION

特長

適用チューブはmm、inchどちらのサイズでもご使用いただけます。
