バルクヘッドユニオン＜30シリーズ＞

バルクヘッドユニオン＜30シリーズ＞

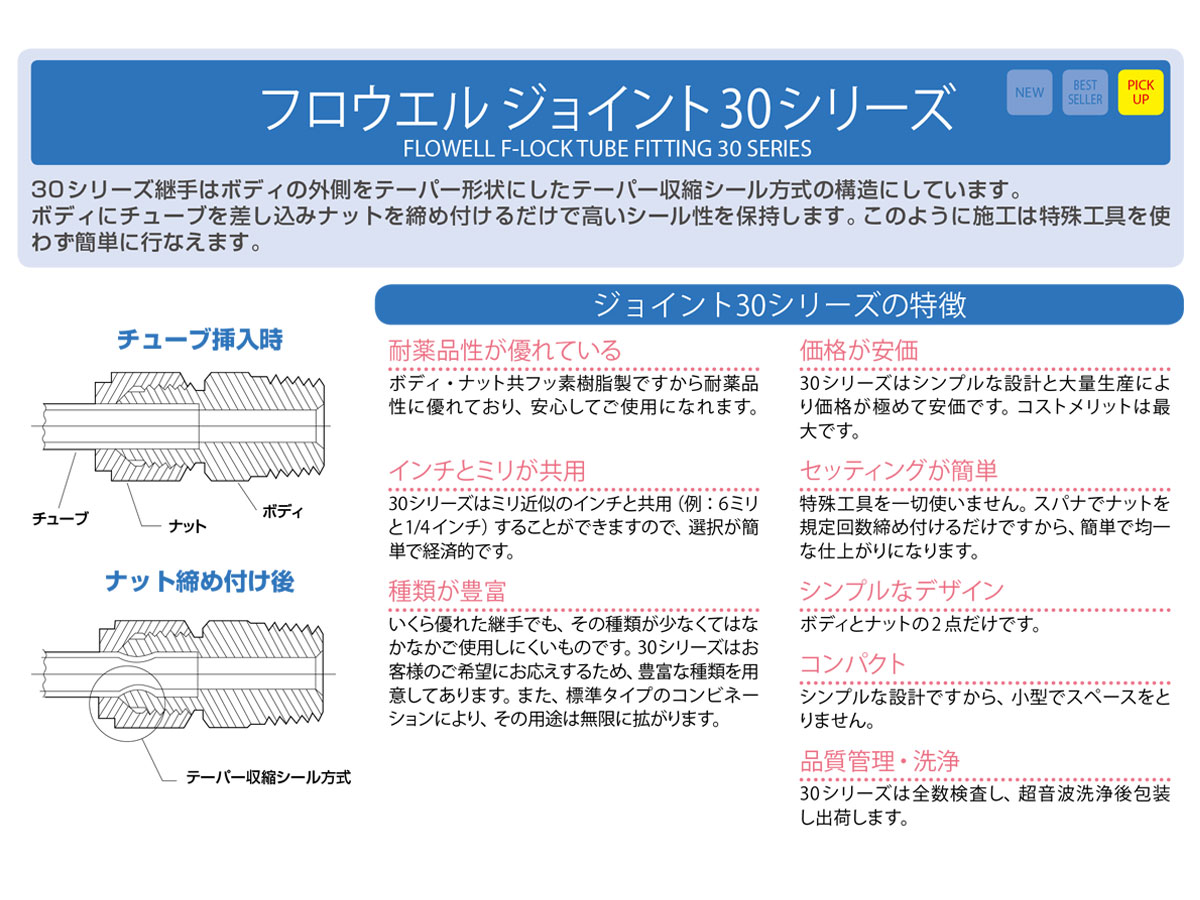

高耐薬品性のオールフッソ素樹脂継手です。テーパー収縮シール方式で、締付けに特殊工具不要。コンパクトでコストメリットも抜群です。

※単位：mm
※本体：PTFE
※ナット：ECTFE
※Wは四角対辺の寸法です。

素材	PTFE ECTFE 素材の耐薬品性をご確認ください耐薬ゼミ
カタログページ番号	359
ご注文後の目安納期及び注意事項	8日前後（手配品）他の受注状況や繁忙時期により目安納期が変更することがあります。

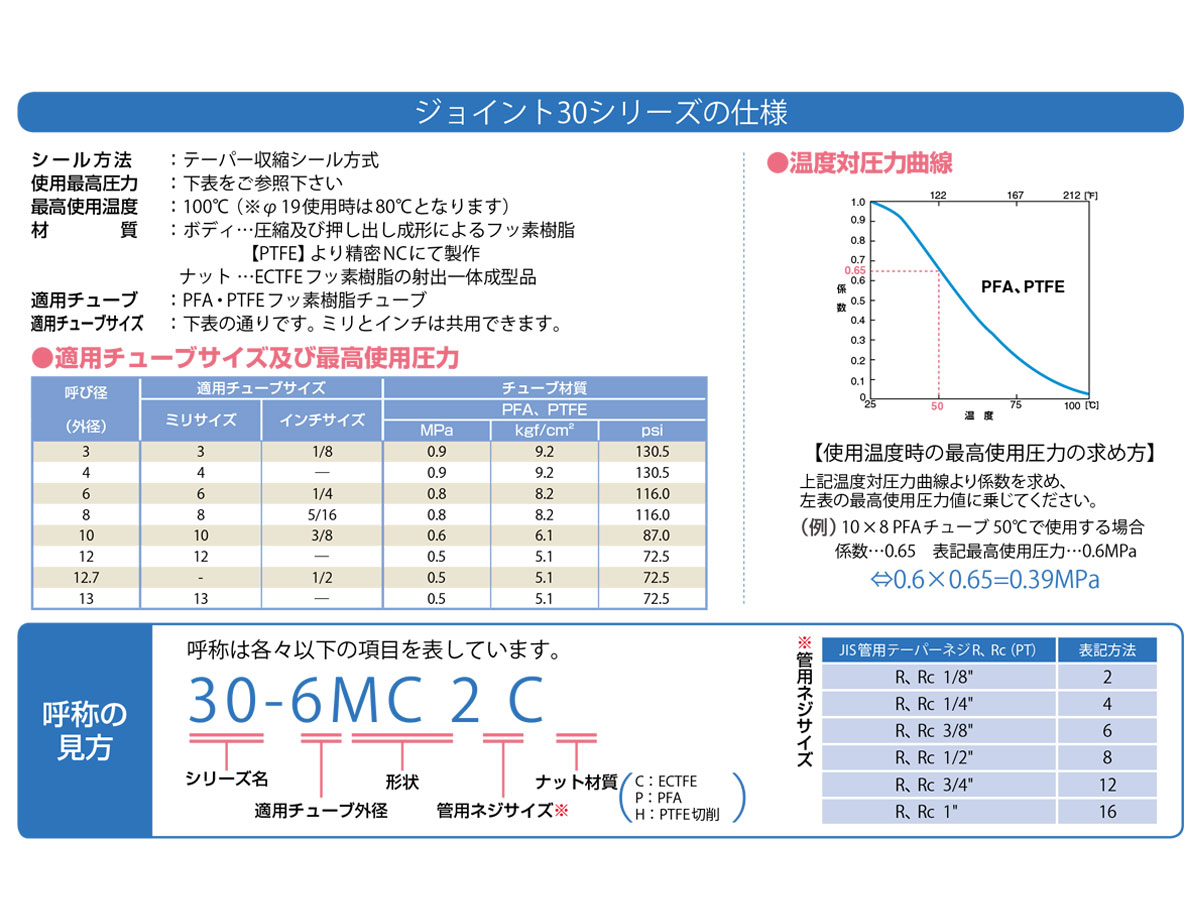

仕様SPECIFICATION

品番	A	T適用チューブ外径（mm）	T適用チューブ外径（inch）	呼称	B	C	D	E	F	W	パネル穴	最大パネル厚
14620	32	3	1/ 8	30- 3BU-C	18	9	5	2	8	8	6.2	6
14621	38	4	―	30- 4BU-C	21	11	7	3	10	10	8.2	6
14622	43	6	1/ 4	30- 6BU-C	24	14	10	4	12	13	10.2	6
14623	51	8	5/16	30- 8BU-C	28	18	12	6	17	17	14.2	6
14624	60	10	3/ 8	30- 10BU-C	32	21	16	8	22	22	17.2	6

内訳	販売価格（単価 × 入数）	注文数
30-3BU-C 品番 14620 定価 1,790円主な仕様 A：32/T適用チューブ外径（mm）：3/T適用チューブ外径（inch）：1/ 8/呼称：30- 3BU-C/B：18/C：9/D：5/E：2/F：8/W：8/パネル穴：6.2/最大パネル厚：6 商品ページPDF	販売価格（単価 × 入数） 1,790円（1,790円 × 1個）	注文数追加済 0
30-4BU-C 品番 14621 定価 1,790円主な仕様 A：38/最大パネル厚：6/T適用チューブ外径（mm）：4/T適用チューブ外径（inch）：―/呼称：30- 4BU-C/B：21/C：11/D：7/E：3/F：10/W：10/WX：12/パネル穴：8.2 商品ページPDF	販売価格（単価 × 入数） 1,790円（1,790円 × 1個）	注文数追加済 0
30-6BU-C 品番 14622 定価 1,950円主な仕様 A：43/最大パネル厚：6/T適用チューブ外径（mm）：6/T適用チューブ外径（inch）：1/ 4/呼称：30- 6BU-C/B：24/C：14/D：10/E：4/F：12/W：13/WX：14/パネル穴：10.2 商品ページPDF	販売価格（単価 × 入数） 1,950円（1,950円 × 1個）	注文数追加済 0
30-8BU-C 品番 14623 定価 2,830円主な仕様 A：51/最大パネル厚：6/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16/呼称：30- 8BU-C/B：28/C：18/D：12/E：6/F：17/W：17/WX：19/パネル穴：14.2 商品ページPDF	販売価格（単価 × 入数） 2,830円（2,830円 × 1個）	注文数追加済 0
30-10BU-C 品番 14624 定価 3,170円主な仕様 A：60/最大パネル厚：6/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/ 8/呼称：30- 10BU-C/B：32/C：21/D：16/E：8/F：22/W：22/WX：23/パネル穴：17.2 商品ページPDF	販売価格（単価 × 入数） 3,170円（3,170円 × 1個）	注文数追加済 0

商品情報INFORMATION

特長

・適用チューブはmm、inchどちらのサイズでもご使用いただけます。
