ユニオン＜30シリーズ＞

ユニオン＜30シリーズ＞

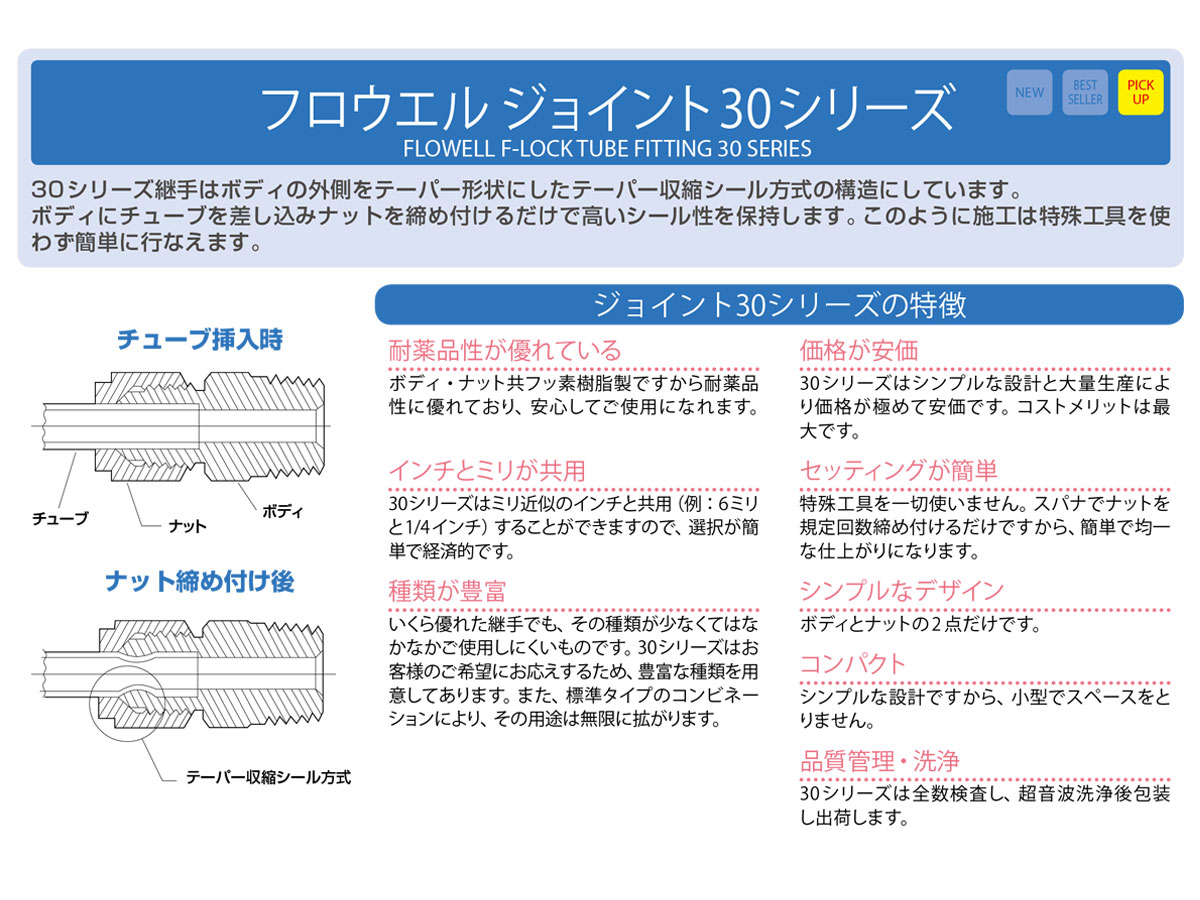

高耐薬品性のオールフッソ素樹脂継手です。テーパー収縮シール方式で、締付けに特殊工具不要。コンパクトでコストメリットも抜群です。

※単位：mm
※本体：PTFE
※ナット：ECTFE
※Wは四角対辺の寸法です。

素材	PTFE ECTFE 素材の耐薬品性をご確認ください耐薬ゼミ
カタログページ番号	358
ご注文後の目安納期及び注意事項	10日前後（手配品）他の受注状況や繁忙時期により目安納期が変更することがあります。

仕様SPECIFICATION

品番	A	C	D	E	F	W	T適用チューブ外径（mm）	T適用チューブ外径（inch）	呼称
14628	23	9	5	2	8	7	3	1/8	30- 3U-C
14629	27	11	7	3	10	8	4	―	30- 4U-C
14630	33	14	10	4	12	10	6	1/4	30- 6U-C
14631	42	18	12	6	17	14	8	5/16	30- 8U-C
14632	48	21	16	8	20	17	10	3/8	30- 10U-C
14633	57	25	18	10	26	19	12	―	30- 12U-C
14634	57	25	18	10	26	19	―	1/2	30-12.7U-C

内訳	販売価格（単価 × 入数）	注文数
30-3U-C 品番 14628 定価 2,130円主な仕様 A：23/C：9/D：5/E：2/F：8/W：7/T適用チューブ外径（mm）：3/T適用チューブ外径（inch）：1/8/呼称：30- 3U-C 商品ページPDF	販売価格（単価 × 入数） 2,130円（2,130円 × 1個）	注文数追加済 0
30-4U-C 品番 14629 定価 2,130円主な仕様 A：27/C：11/D：7/E：3/F：10/W：8/T適用チューブ外径（mm）：4/T適用チューブ外径（inch）：―/呼称：30- 4U-C 商品ページPDF	販売価格（単価 × 入数） 2,130円（2,130円 × 1個）	注文数追加済 0
30-6U-C 品番 14630 定価 1,740円主な仕様 A：33/C：14/D：10/E：4/F：12/W：10/T適用チューブ外径（mm）：6/T適用チューブ外径（inch）：1/4/呼称：30- 6U-C 商品ページPDF	販売価格（単価 × 入数） 1,740円（1,740円 × 1個）	注文数追加済 0
30-8U-C 品番 14631 定価 2,500円主な仕様 A：42/C：18/D：12/E：6/F：17/W：14/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16/呼称：30- 8U-C 商品ページPDF	販売価格（単価 × 入数） 2,500円（2,500円 × 1個）	注文数追加済 0
30-10U-C 品番 14632 定価 3,070円主な仕様 A：48/C：21/D：16/E：8/F：20/W：17/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/8/呼称：30- 10U-C 商品ページPDF	販売価格（単価 × 入数） 3,070円（3,070円 × 1個）	注文数追加済 0
30-12U-C 品番 14633 定価 3,820円主な仕様 A：57/C：25/D：18/E：10/F：26/W：19/T適用チューブ外径（mm）：12/T適用チューブ外径（inch）：―/呼称：30- 12U-C 商品ページPDF	販売価格（単価 × 入数） 3,820円（3,820円 × 1個）	注文数追加済 0
30-12.7U-C 品番 14634 定価 4,210円主な仕様 A：57/C：25/D：18/E：10/F：26/W：19/T適用チューブ外径（mm）：―/T適用チューブ外径（inch）：1/2/呼称：30-12.7U-C 商品ページPDF	販売価格（単価 × 入数） 4,210円（4,210円 × 1個）	注文数追加済 0

商品情報INFORMATION

特長

適用チューブはmm、inchどちらのサイズでもご使用いただけます。
