メイルエルボ＜30シリーズ＞

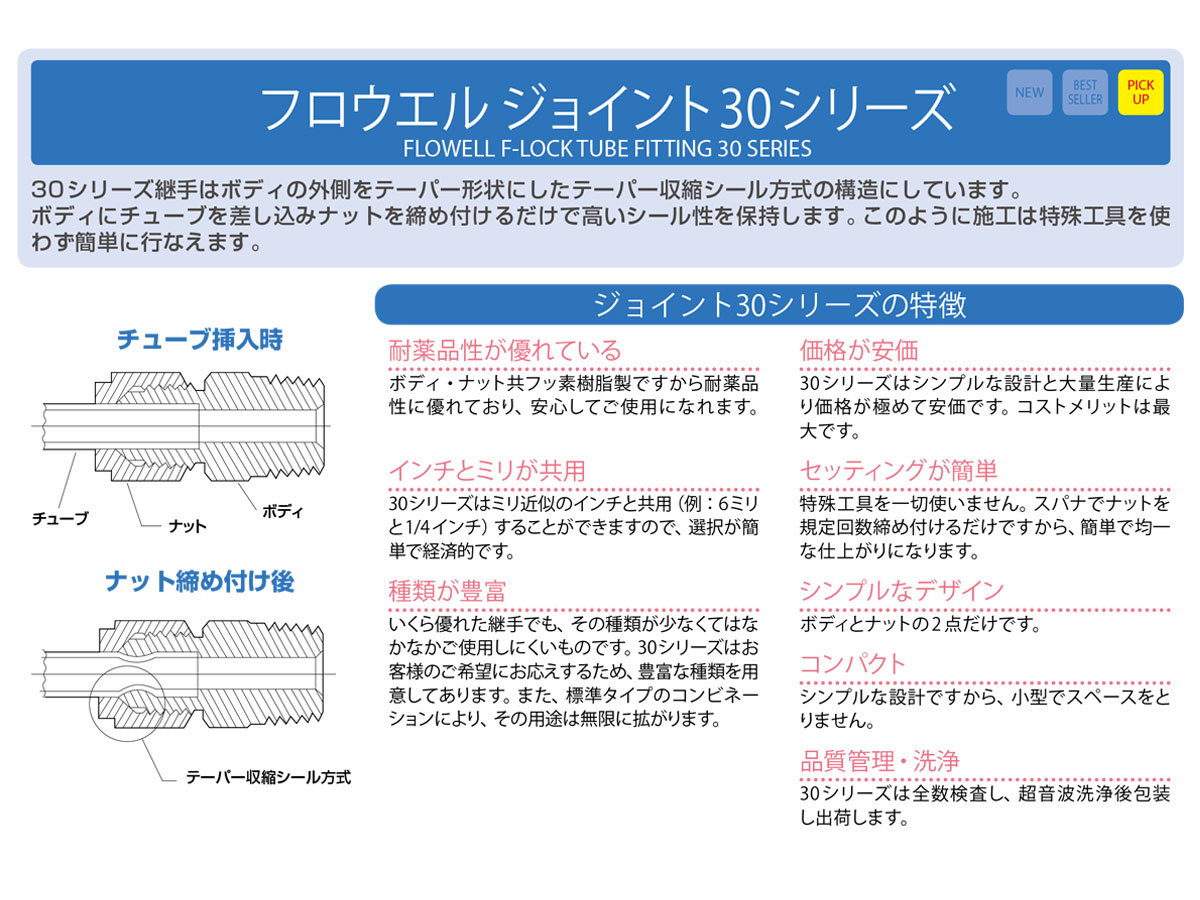

高耐薬品性のオールフッソ素樹脂継手です。テーパー収縮シール方式で、締付けに特殊工具不要。コンパクトでコストメリットも抜群です。
※単位：mm
※本体：PTFE
※ナット：ECTFE
※サイズ項目の「R」は管用ネジサイズを表します。
※Wは四角対辺の寸法です。
※本体：PTFE
※ナット：ECTFE
※サイズ項目の「R」は管用ネジサイズを表します。
※Wは四角対辺の寸法です。
| 素材 | PTFE
ECTFE
素材の耐薬品性をご確認ください
|
|---|---|
| ご注文後の目安納期 及び注意事項 |
10日前後（手配品） 他の受注状況や繁忙時期により目安納期が変更することがあります。 |

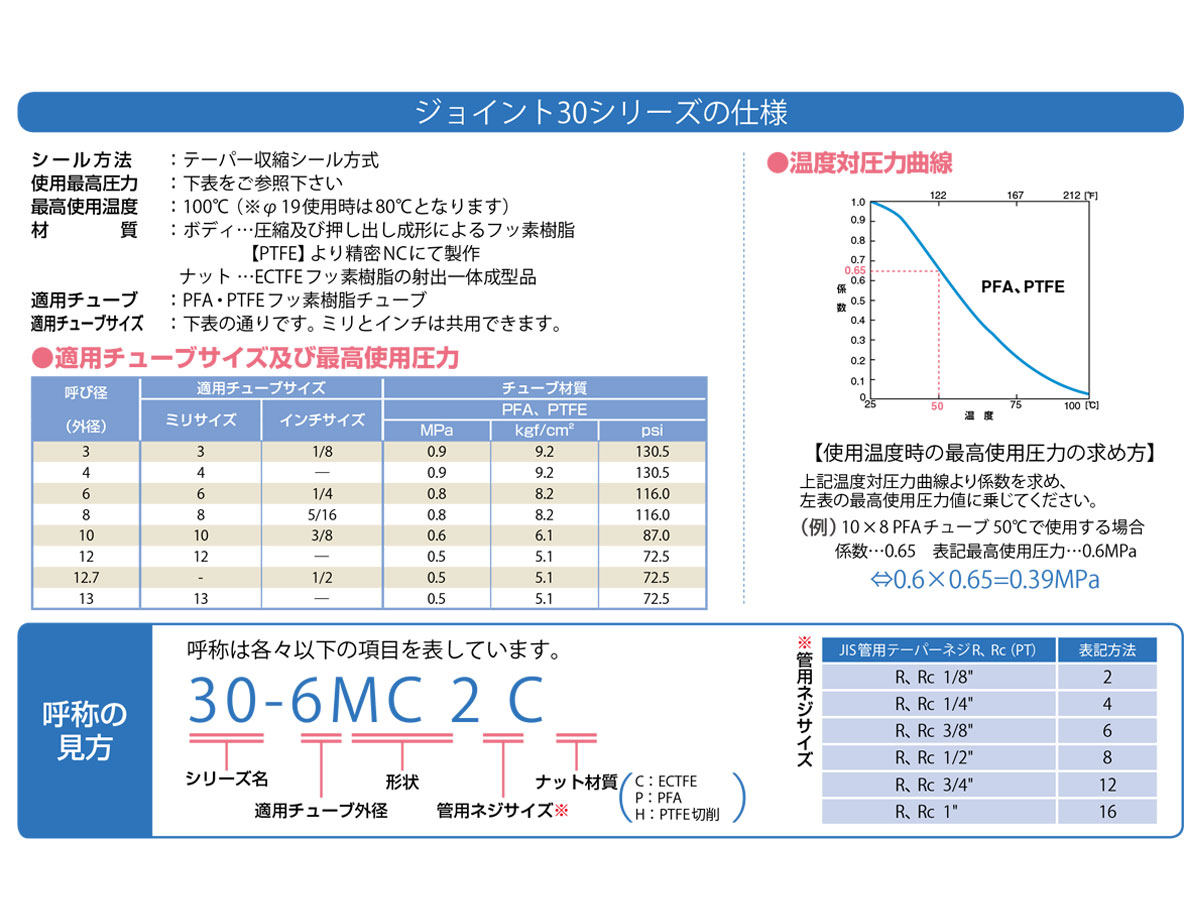

仕様SPECIFICATION
| 品番 | B | R | 呼称 | C | D | E | F | G | W | T適用チューブ外径 （mm） |
T適用チューブ外径 （inch） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 14530 | 15 | 1/8 | 30- 3ME 2C | 9 | 5 | 2 | 8 | 15 | 11 | 3 | 1/8 |
| 14531 | 16 | 1/4 | 30- 3ME 4C | 9 | 5 | 2 | 8 | 20 | 14 | 3 | 1/8 |
| 14532 | 17 | 1/8 | 30- 4ME 2C | 11 | 7 | 3 | 10 | 16 | 11 | 4 | ― |
| 14533 | 18 | 1/4 | 30- 4ME 4C | 11 | 7 | 3 | 10 | 20 | 14 | 4 | ― |
| 14534 | 20 | 1/8 | 30- 6ME 2C | 14 | 10 | 4 | 12 | 17 | 11 | 6 | 1/4 |
| 14535 | 21 | 1/4 | 30- 6ME 4C | 14 | 10 | 4 | 12 | 21 | 14 | 6 | 1/4 |
| 14536 | 23 | 3/8 | 30- 6ME 6C | 14 | 10 | 4 | 12 | 22 | 17 | 6 | 1/4 |
| 14538 | 25 | 1/8 | 30- 8ME 2C | 18 | 12 | 4 | 17 | 20 | 14 | 8 | 5/16 |
| 14539 | 25 | 1/4 | 30- 8ME 4C | 18 | 12 | 6 | 17 | 24 | 14 | 8 | 5/16 |
| 14540 | 27 | 3/8 | 30- 8ME 6C | 18 | 12 | 6 | 17 | 15 | 25 | 8 | 5/16 |
| 14543 | 30 | 1/4 | 30-10ME 4C | 21 | 16 | 6 | 22 | 26 | 17 | 10 | 3/8 |
| 14544 | 30 | 3/8 | 30-10ME 6C | 21 | 16 | 8 | 22 | 27 | 17 | 10 | 3/8 |
| 14545 | 32 | 1/2 | 30-10ME 8C | 21 | 16 | 8 | 22 | 31 | 22 | 10 | 3/8 |
| 14546 | 36 | 1/4 | 30-12ME 4C | 25 | 18 | 6 | 26 | 27 | 22 | 12 | ― |
| 14547 | 36 | 3/8 | 30-12ME 6C | 25 | 18 | 8 | 26 | 28 | 22 | 12 | ― |
| 14548 | 36 | 1/2 | 30-12ME 8C | 25 | 18 | 10 | 26 | 32 | 22 | 12 | ― |
| 14551 | 36 | 1/2 | 30-12.7ME 8C | 25 | 18 | 10 | 26 | 32 | 22 | ― | 1/2 |
商品情報INFORMATION
特長
・NPT規格もございます。お問い合わせ下さい。
・適用チューブはmm、inchどちらのサイズでもご使用いただけます。
