メイルコネクター＜30シリーズ＞

メイルコネクター＜30シリーズ＞

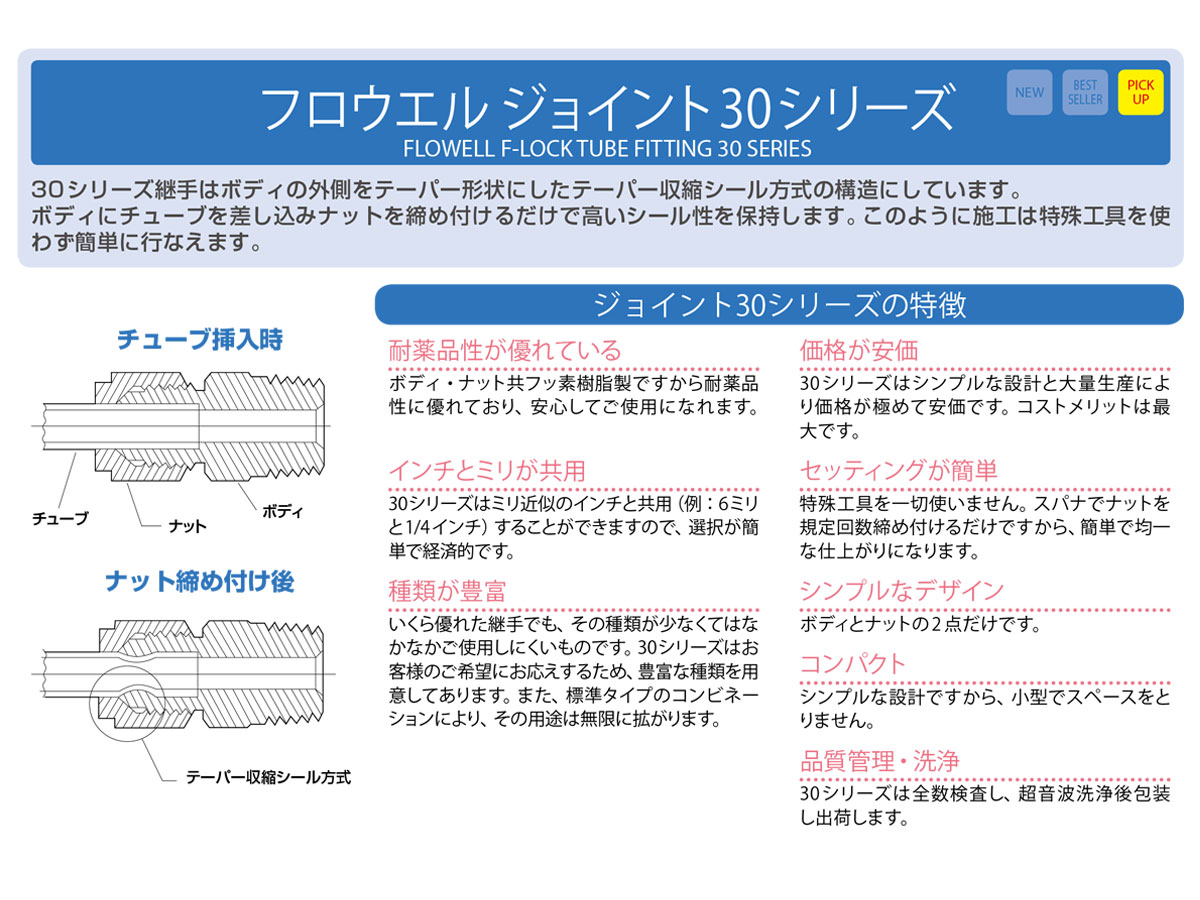

高耐薬品性のオールフッソ素樹脂継手です。テーパー収縮シール方式で、締付けに特殊工具不要。コンパクトでコストメリットも抜群です。

※単位：mm　※本体：PTFE　※ナット：ECTFE
※サイズ項目の「R」は管用ネジサイズを表します。　※Wは四角対辺の寸法です。
素材 PTFE ECTFE
素材の耐薬品性をご確認ください
耐薬ゼミ
カタログページ番号 357
ご注文後の目安納期
及び注意事項		 10日前後（手配品）
他の受注状況や繁忙時期により目安納期が変更することがあります。

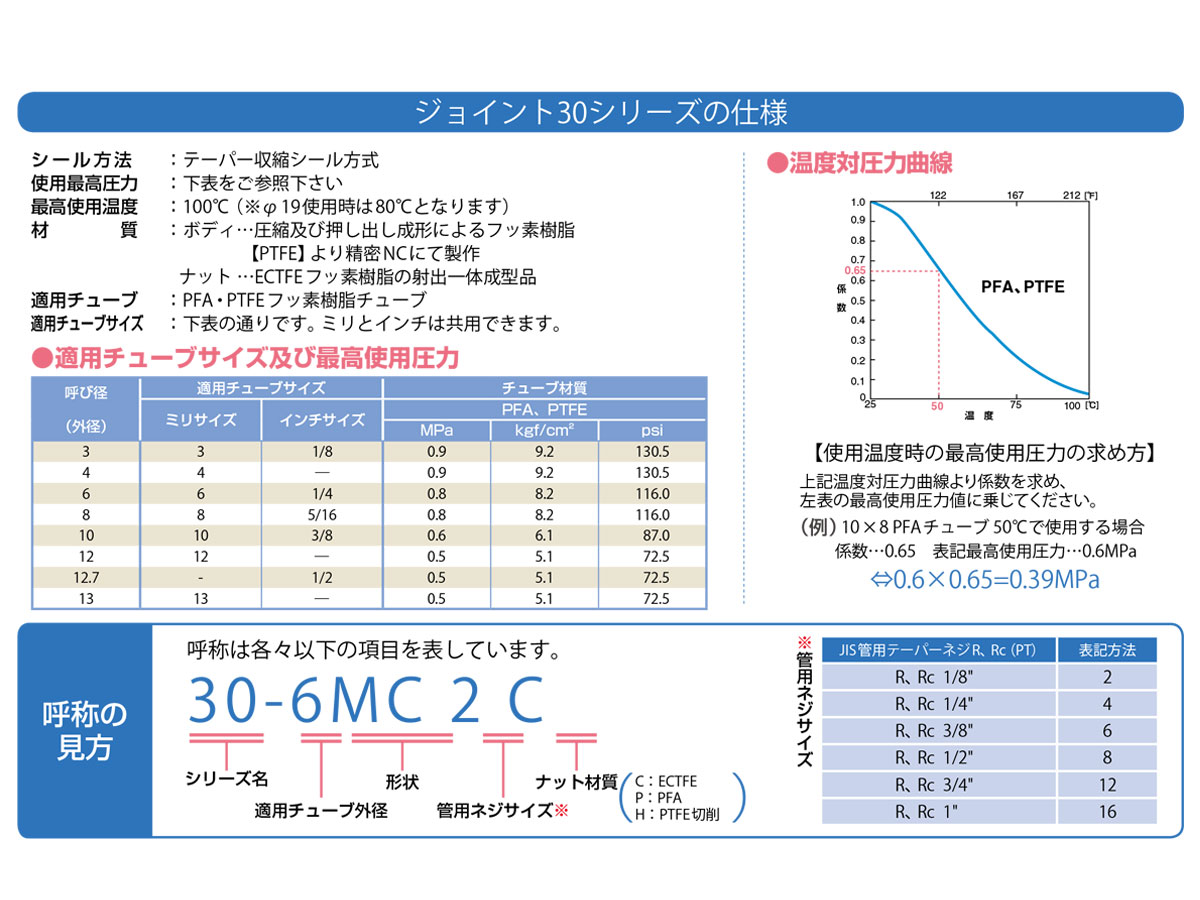

仕様SPECIFICATION

品番 A R 呼称 B C D E F W T適用チューブ外径
（mm）		 T適用チューブ外径
（inch）
14500 24 1/8 30- 3MC 2C 9 9 5 2 8 10 3 1/8
14501 28 1/4 30- 3MC 4C 13 9 5 2 8 14 3 1/8
14502 26 1/8 30- 4MC 2C 9 11 7 3 10 10 4 ―
14503 30 1/4 30- 4MC 4C 13 11 7 3 10 14 4 ―
14504 29 1/8 30- 6MC 2C 9 14 10 4 12 10 6 1/4
14505 33 1/4 30- 6MC 4C 13 14 10 4 12 14 6 1/4
14506 33 3/8 30- 6MC 6C 13 14 10 4 12 17 6 1/4
14507 38 1/2 30- 6MC 8C 17 14 10 4 12 22 6 1/4
14508 33 1/8 30- 8MC 2C 9 18 12 4 17 14 8 5/16
14509 36 1/4 30- 8MC 4C 13 18 12 6 17 14 8 5/16
14510 37 3/8 30- 8MC 6C 13 18 12 6 17 17 8 5/16
14511 41 1/2 30- 8MC 8C 17 18 12 6 17 22 8 5/16
14512 36 1/8 30- 10MC 2C 9 21 16 4 22 17 10 3/8
14513 40 1/4 30- 10MC 4C 13 21 16 6 22 17 10 3/8
14514 40 3/8 30- 10MC 6C 13 21 16 8 22 17 10 3/8
14515 24 1/2 30- 10MC 8C 43 17 21 16 8 22 10 3/8
14516 45 1/4 30- 12MC 4C 13 25 18 6 26 19 12 ―
14517 45 3/8 30- 12MC 6C 13 25 18 8 26 19 12 ―
14518 49 1/2 30- 12MC 8C 17 25 18 10 26 22 12 ―
14521 45 3/8 30-12.7MC 6C 13 25 18 8 26 19 ― 1/2
14522 49 1/2 30-12.7MC 8C 17 25 18 10 26 22 ― 1/2
14523 52 3/4 30-12.7MC 12C 19 25 18 10 26 27 ― 1/2
内訳
販売価格
（単価 × 入数）
 注文数

30-3MC 2C

品番
14500
標準小売価格
1,730円
主な仕様
A：24/R：1/8/呼称：30- 3MC 2C/B：9/C：9/D：5/E：2/F：8/W：10/T適用チューブ外径（mm）：3/T適用チューブ外径（inch）：1/8
標準小売価格
1,730円
販売価格
（単価 × 入数）
1,730円
（1,730円 × 1個）
注文数

30-3MC 4C

品番
14501
標準小売価格
2,050円
主な仕様
A：28/R：1/4/呼称：30- 3MC 4C/B：13/C：9/D：5/E：2/F：8/W：14/T適用チューブ外径（mm）：3/T適用チューブ外径（inch）：1/8
標準小売価格
2,050円
販売価格
（単価 × 入数）
2,050円
（2,050円 × 1個）
注文数

30-4MC 2C

品番
14502
標準小売価格
1,730円
主な仕様
A：26/R：1/8/呼称：30- 4MC 2C/B：9/C：11/D：7/E：3/F：10/W：10/T適用チューブ外径（mm）：4/T適用チューブ外径（inch）：―
標準小売価格
1,730円
販売価格
（単価 × 入数）
1,730円
（1,730円 × 1個）
注文数

30-4MC 4C

品番
14503
標準小売価格
2,050円
主な仕様
A：30/R：1/4/呼称：30- 4MC 4C/B：13/C：11/D：7/E：3/F：10/W：14/T適用チューブ外径（mm）：4/T適用チューブ外径（inch）：―
標準小売価格
2,050円
販売価格
（単価 × 入数）
2,050円
（2,050円 × 1個）
注文数

30-6MC 2C

品番
14504
標準小売価格
1,530円
主な仕様
A：29/R：1/8/呼称：30- 6MC 2C/B：9/C：14/D：10/E：4/F：12/W：10/T適用チューブ外径（mm）：6/T適用チューブ外径（inch）：1/4
標準小売価格
1,530円
販売価格
（単価 × 入数）
1,530円
（1,530円 × 1個）
注文数

30-6MC 4C

品番
14505
標準小売価格
1,530円
主な仕様
A：33/R：1/4/呼称：30- 6MC 4C/B：13/C：14/D：10/E：4/F：12/W：14/T適用チューブ外径（mm）：6/T適用チューブ外径（inch）：1/4
標準小売価格
1,530円
販売価格
（単価 × 入数）
1,530円
（1,530円 × 1個）
注文数

30-6MC 6C

品番
14506
標準小売価格
2,580円
主な仕様
A：33/R：3/8/呼称：30- 6MC 6C/B：13/C：14/D：10/E：4/F：12/W：17/T適用チューブ外径（mm）：6/T適用チューブ外径（inch）：1/4
標準小売価格
2,580円
販売価格
（単価 × 入数）
2,580円
（2,580円 × 1個）
注文数

30-6MC 8C

品番
14507
標準小売価格
3,780円
主な仕様
A：38/R：1/2/呼称：30- 6MC 8C/B：17/C：14/D：10/E：4/F：12/W：22/T適用チューブ外径（mm）：6/T適用チューブ外径（inch）：1/4
標準小売価格
3,780円
販売価格
（単価 × 入数）
3,780円
（3,780円 × 1個）
注文数

30-8MC 2C

品番
14508
標準小売価格
2,270円
主な仕様
A：33/R：1/8/呼称：30- 8MC 2C/B：9/C：18/D：12/E：4/F：17/W：14/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16
標準小売価格
2,270円
販売価格
（単価 × 入数）
2,270円
（2,270円 × 1個）
注文数

30-8MC 4C

品番
14509
標準小売価格
2,080円
主な仕様
A：36/R：1/4/呼称：30- 8MC 4C/B：13/C：18/D：12/E：6/F：17/W：14/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16
標準小売価格
2,080円
販売価格
（単価 × 入数）
2,080円
（2,080円 × 1個）
注文数

30-8MC 6C

品番
14510
標準小売価格
2,300円
主な仕様
A：37/R：3/8/呼称：30- 8MC 6C/B：13/C：18/D：12/E：6/F：17/W：17/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16
標準小売価格
2,300円
販売価格
（単価 × 入数）
2,300円
（2,300円 × 1個）
注文数

30-8MC 8C

品番
14511
標準小売価格
3,310円
主な仕様
A：41/R：1/2/呼称：30- 8MC 8C/B：17/C：18/D：12/E：6/F：17/W：22/T適用チューブ外径（mm）：8/T適用チューブ外径（inch）：5/16
標準小売価格
3,310円
販売価格
（単価 × 入数）
3,310円
（3,310円 × 1個）
注文数

30-10MC 2C

品番
14512
標準小売価格
3,290円
主な仕様
A：36/R：1/8/呼称：30- 10MC 2C/B：9/C：21/D：16/E：4/F：22/W：17/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/8
標準小売価格
3,290円
販売価格
（単価 × 入数）
3,290円
（3,290円 × 1個）
注文数

30-10MC 4C

品番
14513
標準小売価格
2,520円
主な仕様
A：40/R：1/4/呼称：30- 10MC 4C/B：13/C：21/D：16/E：6/F：22/W：17/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/8
標準小売価格
2,520円
販売価格
（単価 × 入数）
2,520円
（2,520円 × 1個）
注文数

30-10MC 6C

品番
14514
標準小売価格
2,520円
主な仕様
A：40/R：3/8/呼称：30- 10MC 6C/B：13/C：21/D：16/E：8/F：22/W：17/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/8
標準小売価格
2,520円
販売価格
（単価 × 入数）
2,520円
（2,520円 × 1個）
注文数

30-10MC 8C

品番
14515
標準小売価格
3,420円
主な仕様
A：24/R：1/2/呼称：30- 10MC 8C/B：43/C：17/D：21/E：16/F：8/W：22/T適用チューブ外径（mm）：10/T適用チューブ外径（inch）：3/8
標準小売価格
3,420円
販売価格
（単価 × 入数）
3,420円
（3,420円 × 1個）
注文数

30-12MC 4C

品番
14516
標準小売価格
3,370円
主な仕様
A：45/R：1/4/呼称：30- 12MC 4C/B：13/C：25/D：18/E：6/F：26/W：19/T適用チューブ外径（mm）：12/T適用チューブ外径（inch）：―
標準小売価格
3,370円
販売価格
（単価 × 入数）
3,370円
（3,370円 × 1個）
注文数

30-12MC 6C

品番
14517
標準小売価格
2,890円
主な仕様
A：45/R：3/8/呼称：30- 12MC 6C/B：13/C：25/D：18/E：8/F：26/W：19/T適用チューブ外径（mm）：12/T適用チューブ外径（inch）：―
標準小売価格
2,890円
販売価格
（単価 × 入数）
2,890円
（2,890円 × 1個）
注文数

30-12MC 8C

品番
14518
標準小売価格
3,230円
主な仕様
A：49/R：1/2/呼称：30- 12MC 8C/B：17/C：25/D：18/E：10/F：26/W：22/T適用チューブ外径（mm）：12/T適用チューブ外径（inch）：―
標準小売価格
3,230円
販売価格
（単価 × 入数）
3,230円
（3,230円 × 1個）
注文数

30-12.7MC 6C

品番
14521
標準小売価格
3,110円
主な仕様
A：45/R：3/8/呼称：30-12.7MC 6C/B：13/C：25/D：18/E：8/F：26/W：19/T適用チューブ外径（mm）：―/T適用チューブ外径（inch）：1/2
標準小売価格
3,110円
販売価格
（単価 × 入数）
3,110円
（3,110円 × 1個）
注文数

30-12.7MC 8C

品番
14522
標準小売価格
3,430円
主な仕様
A：49/R：1/2/呼称：30-12.7MC 8C/B：17/C：25/D：18/E：10/F：26/W：22/T適用チューブ外径（mm）：―/T適用チューブ外径（inch）：1/2
標準小売価格
3,430円
販売価格
（単価 × 入数）
3,430円
（3,430円 × 1個）
注文数

30-12.7MC 12C

品番
14523
標準小売価格
5,610円
主な仕様
A：52/R：3/4/呼称：30-12.7MC 12C/B：19/C：25/D：18/E：10/F：26/W：27/T適用チューブ外径（mm）：―/T適用チューブ外径（inch）：1/2
標準小売価格
5,610円
販売価格
（単価 × 入数）
5,610円
（5,610円 × 1個）
注文数

商品情報INFORMATION

特長

・NPT規格もございます。お問い合わせ下さい。
・適用チューブはmm、inchどちらのサイズでもご使用いただけます。
