ボアスルーコネクター＜30シリーズ＞

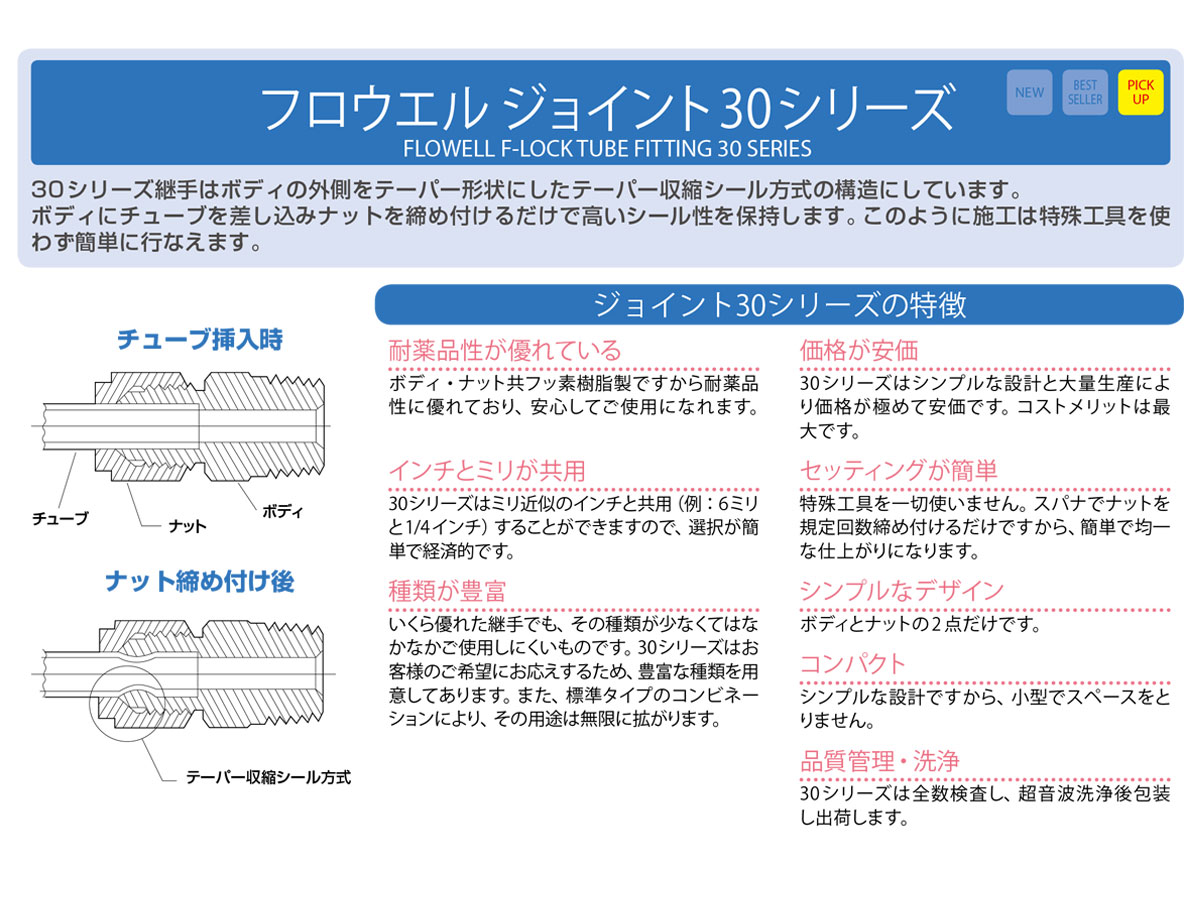

高耐薬品性のオールフッソ素樹脂継手です。テーパー収縮シール方式で、締付けに特殊工具不要。コンパクトでコストメリットも抜群です。
※単位：mm ※本体：PTFE ※ナット：ECTFE
※サイズ項目の「R」は管用ネジサイズを表します。 ※Wは四角対辺の寸法です。
※サイズ項目の「R」は管用ネジサイズを表します。 ※Wは四角対辺の寸法です。
| 素材 | PTFE
ECTFE
素材の耐薬品性をご確認ください
|
|---|---|
| カタログページ番号 | 357 |
| ご注文後の目安納期 及び注意事項 |
8日前後（手配品） 他の受注状況や繁忙時期により目安納期が変更することがあります。 |

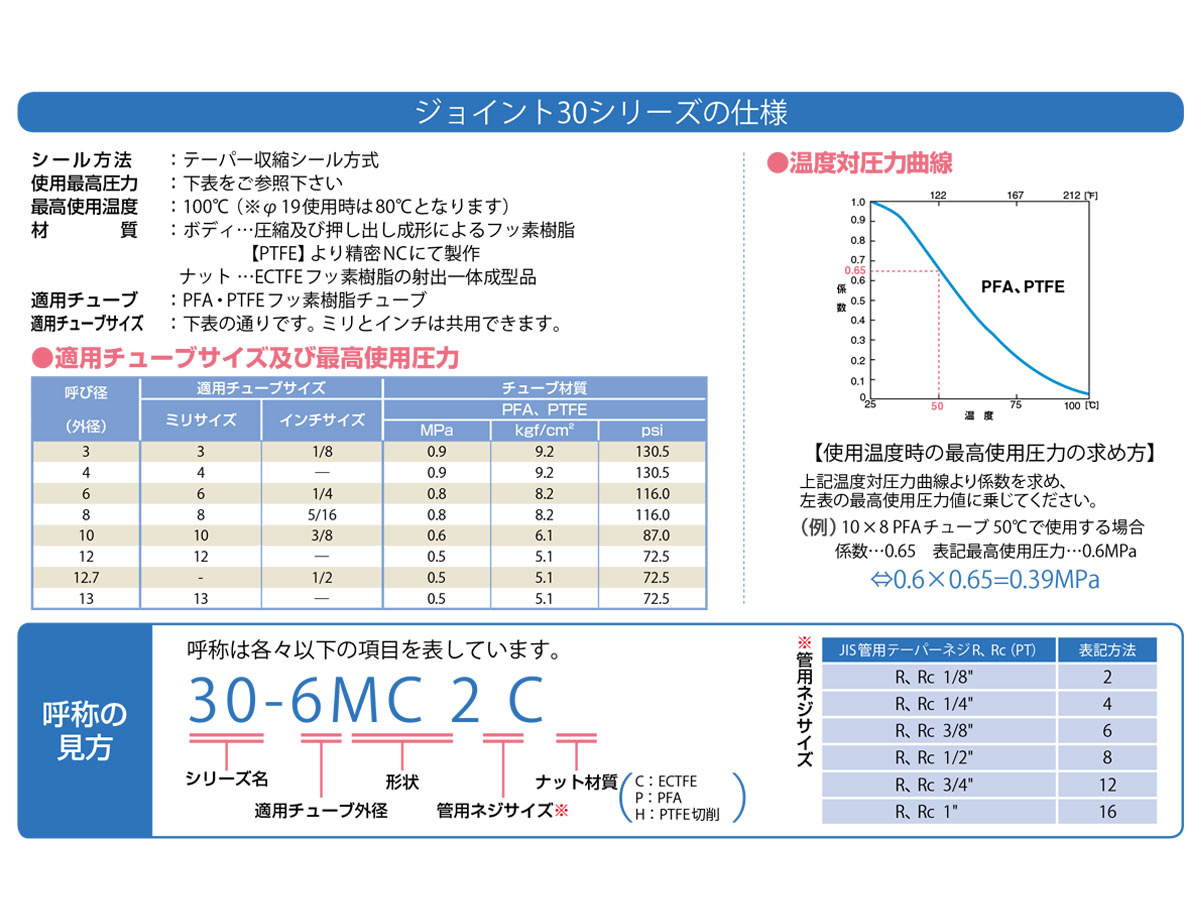

仕様SPECIFICATION
| 品番 | A | 呼称 | B | C | E | F | W | T適用チューブ外径 （mm） |
T適用チューブ外径 （inch） |
R |
|---|---|---|---|---|---|---|---|---|---|---|
| 12187 | 24 | 30- 3MCT 2C | 9 | 9 | 2 | 8 | 10 | 3 | 1/8 | 1/8 |
| 12188 | 28 | 30- 3MCT 4C | 13 | 9 | 2 | 8 | 14 | 3 | 1/8 | 1/4 |
| 12189 | 26 | 30- 4MCT 2C | 9 | 11 | 3 | 10 | 10 | 4 | ― | 1/8 |
| 12190 | 30 | 30- 4MCT 4C | 13 | 11 | 3 | 10 | 14 | 4 | ― | 1/4 |
| 12191 | 29 | 30- 6MCT 2C | 9 | 14 | 4 | 12 | 10 | 6 | 1/4 | 1/8 |
| 12192 | 33 | 30- 6MCT 4C | 13 | 14 | 4 | 12 | 14 | 6 | 1/4 | 1/4 |
| 12193 | 33 | 30- 6MCT 6C | 13 | 14 | 4 | 12 | 17 | 6 | 1/4 | 3/8 |
| 12194 | 38 | 30- 6MCT 8C | 17 | 14 | 4 | 12 | 22 | 6 | 1/4 | 1/2 |
| 12195 | 36 | 30- 8MCT 4C | 13 | 18 | 6 | 17 | 14 | 8 | 5/16 | 1/4 |
| 12196 | 37 | 30- 8MCT 6C | 14 | 18 | 6 | 17 | 17 | 8 | 5/16 | 3/8 |
| 12197 | 41 | 30- 8MCT 8C | 17 | 18 | 6 | 17 | 22 | 8 | 5/16 | 1/2 |
| 12198 | 40 | 30- 10MCT 6C | 13 | 21 | 8 | 22 | 17 | 10 | 3/8 | 3/8 |
| 12199 | 43 | 30- 10MCT 8C | 17 | 21 | 8 | 22 | 22 | 10 | 3/8 | 1/2 |
| 12200 | 49 | 30- 12MCT 8C | 17 | 25 | 10 | 26 | 22 | 12 | ― | 1/2 |
| 12201 | 52 | 30- 12MCT 12C | 19 | 25 | 10 | 26 | 27 | 12 | ― | 3/4 |
| 14528 | 49 | 30-12.7MCT 8C | 17 | 25 | 10 | 26 | 22 | ― | 1/2 | 1/2 |
| 12202 | 49 | 30- 13MCT 8C | 17 | 25 | 10 | 26 | 22 | 13 | ― | 1/2 |
商品情報INFORMATION
特長
・NPT規格もございます。お問い合わせ下さい。
・適用チューブはmm、inchどちらのサイズでもご使用いただけます。

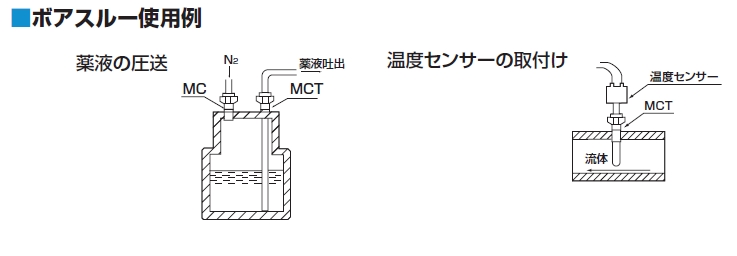

・MCTタイプは、MCと外観、機能がほとんど同じですが、チューブ外径と同一径でボディの内径を貫通させてあります。
・そのためチューブは、フィッティングのボディを通過して、自由な位置でセットすることができます。
この製品のよくある質問QUESTION
-
- Q.チューブ接続部にスリーブはありますか？
- A.いいえ、ありません。
回答：(株)サンプラテック品質保証
